MIGUEL ALONSO FLAMARIQUE, ROBERTO ERVITI MACHAIN Y MAMEN ESCORIHUELA VITALES (MRM ARQUITECTOS S.L.P.)
Situación: Polígono Industrial L'Horta Vella · Cl. 2, parcela 46 · Bétera (Valencia)
Promotor: Fundación Laboral de la Construcción
Colaboradores: Unai Armendariz Vidaurre y Andreu Climent Salvador
Constructora: BECSA s.a.u.

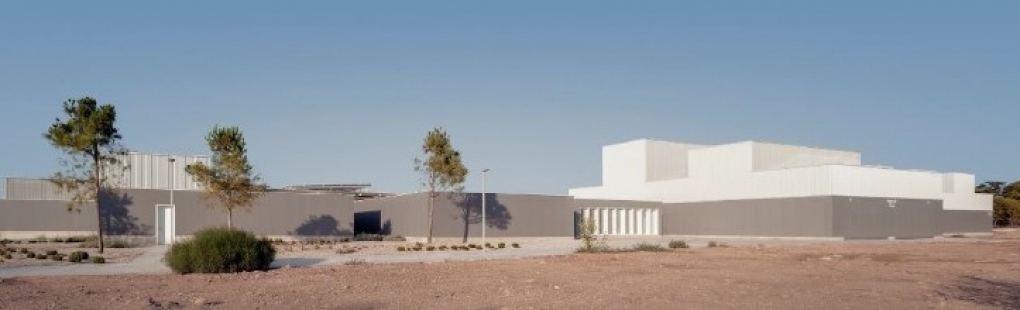

La nueva sede de la Fundación Laboral de la Construcción de la Comunidad Valenciana (FLCCV) se encuentra en un paisaje agrícola y semi industrial. La amplia parcela está rodeada de campos de olivos y frutales y linda en su lado norte con el cauce del barranco del Carraixet.
Desde el respeto al contexto físico y cultural de la Comunidad Valenciana, se propone el empleo de la cerámica para la construcción e imagen del nuevo centro, ya que es el material por excelencia utilizado y fabricado en la región.
El edificio muestra una imagen sencilla y clara, una serie de diversos volúmenes enlazados que transmiten, en su conjunto, la representatividad institucional que un edificio de estas características debe sugerir: una claridad volumétrica y constructiva capaz de reafirmar la labor docente y valores que en él la Fundación desempeña.
Módulo y volumetría

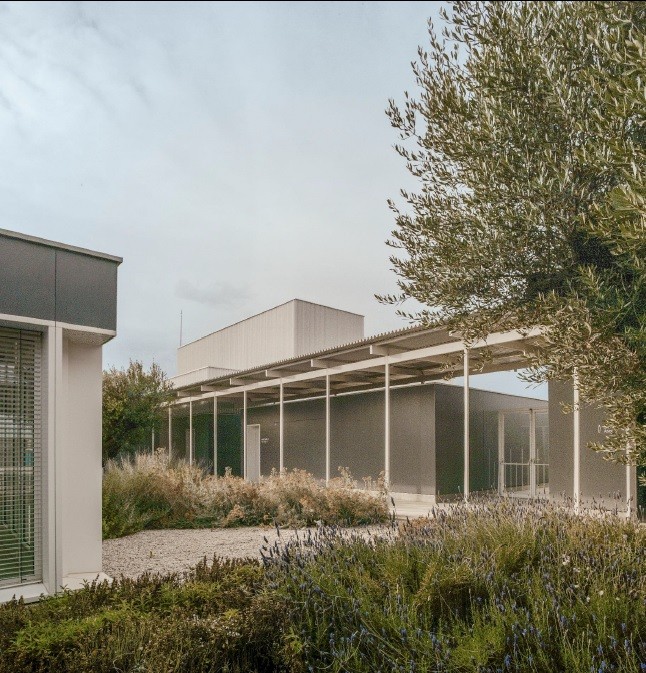

Su ubicación y diseño se definen en base a un patrón de ordenación formal y funcional de piezas o volúmenes independientes, agrupados mediante un plano-pérgola que comunica y une todos los edificios bajo su pautada modulación y orden constructivo.

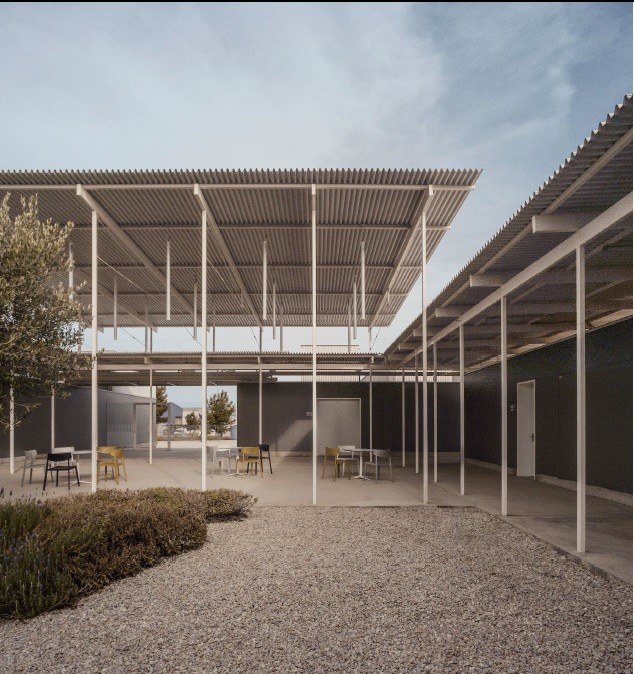

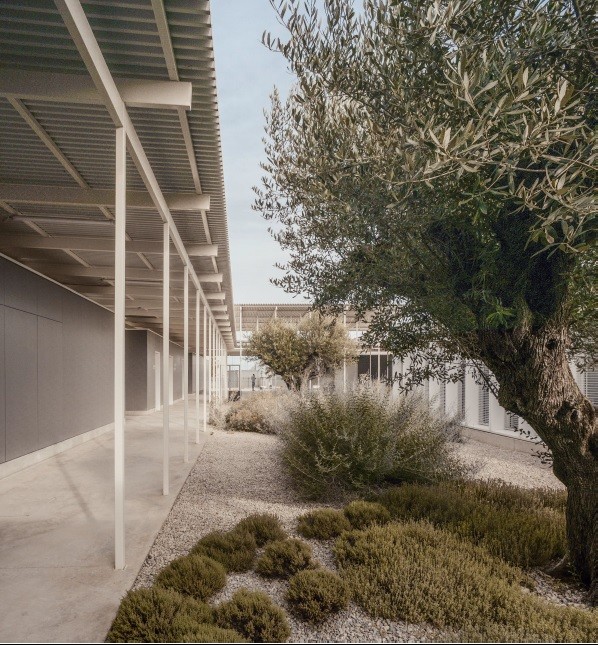

Dada la complejidad de usos y relaciones de las distintas zonas, el edificio se organiza en una sola planta, sin barreras arquitectónicas, en torno a dos patios exteriores de distinto carácter. Estos patios se convierten en partes clave del funcionamiento interno, bien para prácticas al aire libre (patio de trabajo), bien como espacios de relación, comunicación y descanso (patio de ocio).

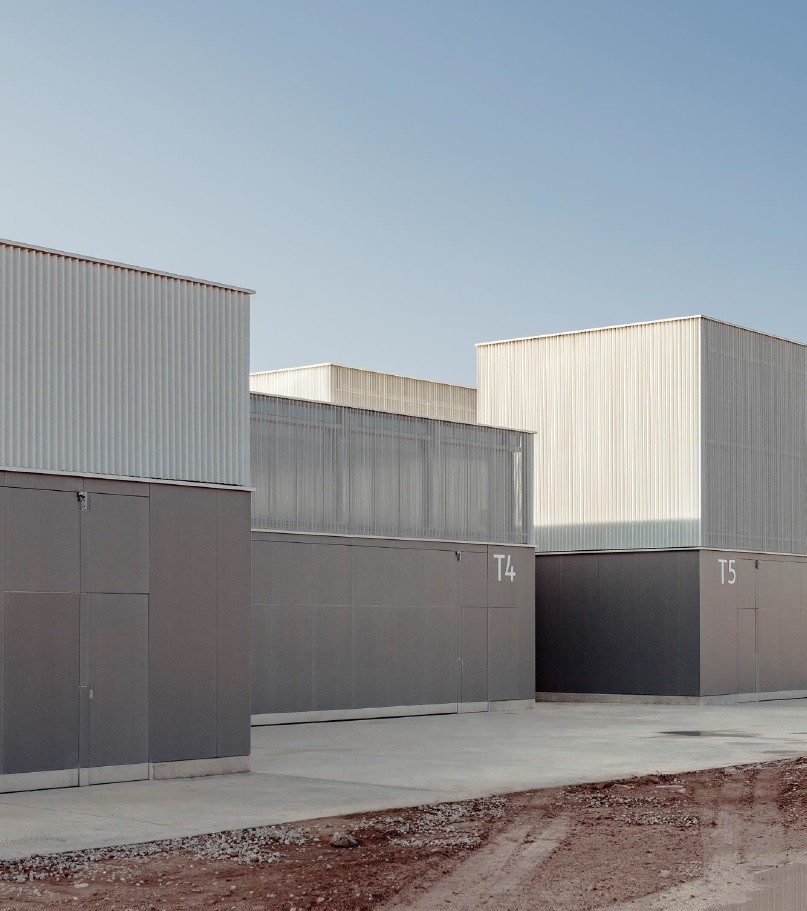

La disposición de las piezas y la separación entre usos permite un óptimo funcionamiento, gran aislamiento acústico, alta captación de iluminación natural, flexibilidad y polivalencia de usos, y una sectorización y programación independientes o simultáneas en el edificio garantizando una separación efectiva entre ellas. Hacia el exterior, las distintas características volumétricas dotan de representatividad al conjunto. Principalmente, los talleres, de una mayor altura y, puntualmente, el salón de actos y las oficinas con sus volúmenes de lucernarios. El resto del programa de aulas, oficinas y vestuarios se ubica parcialmente bajo el plano de cubierta.
Recursos de diseño

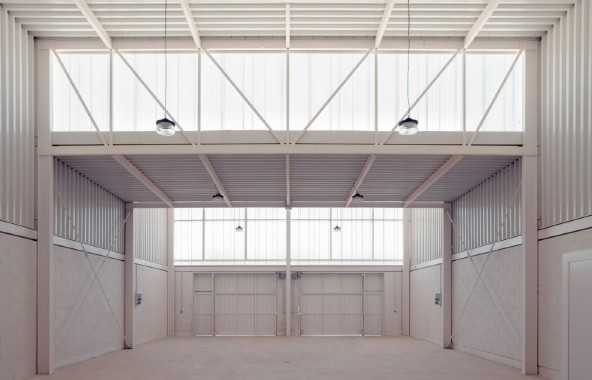

El nuevo edificio proporciona desde su arquitectura el mejor espacio y condiciones funcionales, ambientales y de iluminación natural para una óptima formación teórica y práctica. En este sentido, el aprovechamiento de la luz natural en las distintas aulas y talleres se resuelve según sus necesidades docentes: los talleres se iluminan mediante lucernarios orientados principalmente a norte-noreste, y el resto de las piezas a través de huecos en fachada con control exterior de soleamiento. En el diseño del edificio cobran especial importancia el uso dialéctico de la estructura, ordenada y siempre visible, resuelta con igual espíritu constructivo que el resto de materiales y soluciones empleadas. Un edificio cuyos acabados son el reflejo de un proceso creativo, que utiliza los detalles constructivos como recurso fundamentalmente visual.
La estructura del edificio es metálica, resuelta con perfiles tubulares o laminados de acero de distintas secciones en pilares, vigas, zunchos y elementos secundarios o auxiliares.
En todas las piezas, los primeros 325cm de altura se resuelven mediante fábricas de bloque de hormigón hueco con alveolos armados salteados según requerimientos estructurales de apoyo de cubiertas en pizas bajas y de arriostramiento horizontal en piezas volumétricamente más elevadas. Toda la planta del edificio está modulada a metro desde su estructura tanto a nivel individual de cada pieza como en su conjunto entre ellas.
Modulación y zócalo cerámico
La pieza cerámica empleada de 1.000x3.000x3,5mm define y modula todo el edificio estableciendo una armonía geométrica desde la trama de la estructura. Todas las piezas se ven dimensionadas por la anchura y altura del MÓDULO a partir del cual se configuran. El alzado base de todas las piezas se unifica con el empleo del material cerámico, con el ritmo visible y pautado entre piezas y por la estructura de la pérgola.
Por su flexibilidad de configuración formal, por su calidad material y por sus múltiples cualidades superficiales, la cerámica es el elemento que acompaña y unifica la imagen general del centro dotándole de la identidad y carácter buscados, reforzando la imagen unitaria y volumétrica del conjunto. La cerámica se emplea como revestimiento de fachada ventilada pero también adherida sobre elementos de cerrajería de chapa de acero galvanizado en puertas de acceso peatonal y de vehículos en talleres. Los registros de armarios de instalaciones de climatización en cada pieza también son revestidos con cerámica de igual manera.
Soluciones de envolventes ligeras metálicas

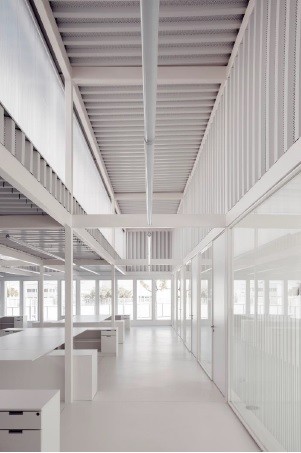

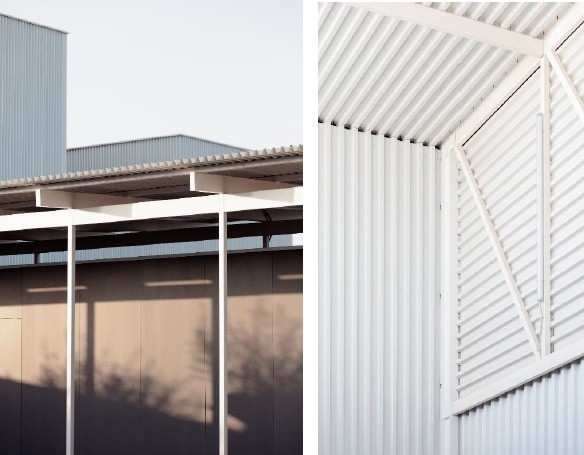

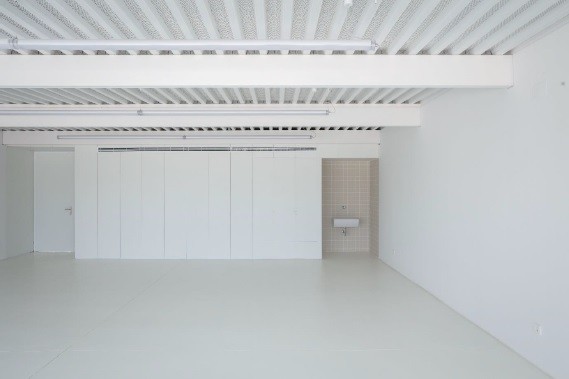

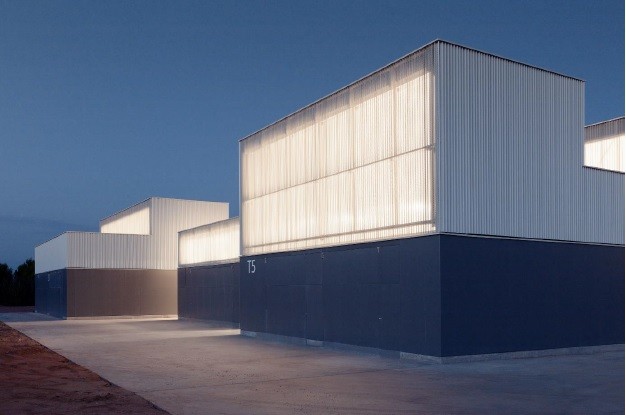

Sobre esta franja horizontal cerámica se levantan y adecúan, según usos y necesidades internas de cada pieza, los volúmenes revestidos en chapa perfilada de acero prelacado. Esta misma chapa es la empleada en la cubrición de la pérgola que da una unidad material y textural al conjunto. Al igual que la cerámica, el empleo de la misma chapa perfilada con perforaciones nos permite mejorar el control solar revistiendo los paños de lucernarios, a la vez que mantiene una imagen más unitaria del conjunto volumétrico. El revestimiento interior de las fachadas y cubiertas se realiza con igual criterio, unificando constructivamente mediante el empleo de la misma chapa de acero galvanizado prelacado perfilada. En las piezas de uso aula, aulas taller, oficinas y salón de actos se emplea la misma chapa perfilada, pero con perforaciones en sus valles para obtener un óptico confort en absorción acústica en sus interiores.

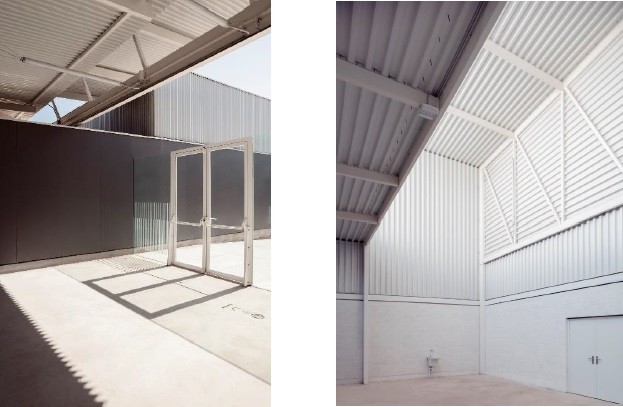

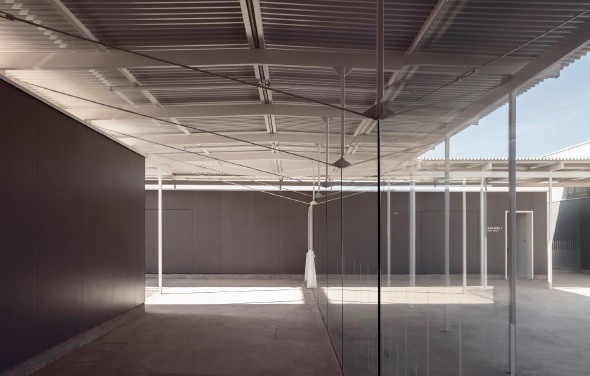

El cierre exterior entre las distintas piezas se realiza mediante paños de vidrio laminado sin carpintería. Intercaladas a estos paños de vidrio se disponen varias puertas dobles de acceso y paso peatonal. Estas puertas exentas se realizan sujetas a pletinas de acero macizo a modo de esperas embebidas en la cimentación con perfilería de acero lacado al horno. Todos los huecos, puertas y ventanas, de las piezas se resuelven siguiendo la modulación pautada adecuándose a requerimientos de seguridad, aislamiento, iluminación y protección solar necesarios en cada caso.
Fachada ventilada piezas cerámica recuperada

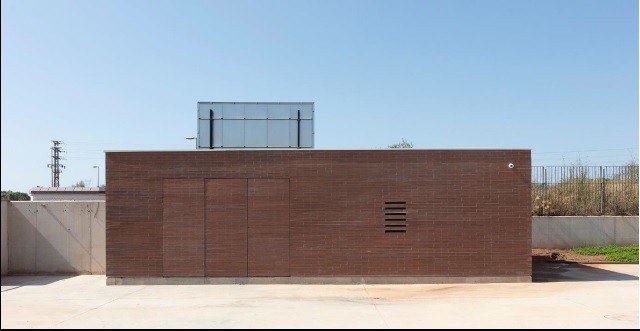

En este proyecto se estudió la posibilidad de emplear para el revestimiento de fachada cerámica en fachada ventilada piezas de cerámica recuperada desarrolladas, en principio, para suelos drenantes urbanos –SUDS–. Se estudió, ensayaron muestras y se modificó la fabricación de dichas piezas con el fabricante CERSUDS y el Instituto de Tecnología Cerámica (ITC). Estas piezas de cerámica reciclada son piezas formadas por la unión de baldosas desechadas o descatalogadas, de bajo valor económico que no se han empleado aún en fachadas. Una vez ensayada se estudió y probaron varios métodos de ejecutar el levantamiento de la fábrica, puesto que requieren de morteros adhesivos de altas prestaciones y son piezas muy pesadas, lo que condiciona los tiempos de ejecución por secado del mortero. Finalmente, no se pudo emplear esta solución para todo el edificio debido a la falta de tiempo para realizar todos los ensayos y confirmación experimental de las distintas aplicaciones necesarias previstas: fábrica exenta (70mm) cogida con llaves a hoja principal y revestimientos de puertas de vehículos o instalaciones con piezas de menor espesor (10mm). De todos, esta solución de fachada sí se puso en práctica en la pieza de instalaciones para su seguimiento y estudio. Es un material que incorpora una textura singular y otros matices propios que enriquecen la arquitectura, por su vinculación con la industria local de la construcción y, en general, por los valores que aporta el utilizar piezas recicladas, el fomento de la economía circular, la innovación en técnica de construcción, etc.
Texto de los autores
